变压器特性综合测试台品质保证

常德变压器特性综合测试台品质保证

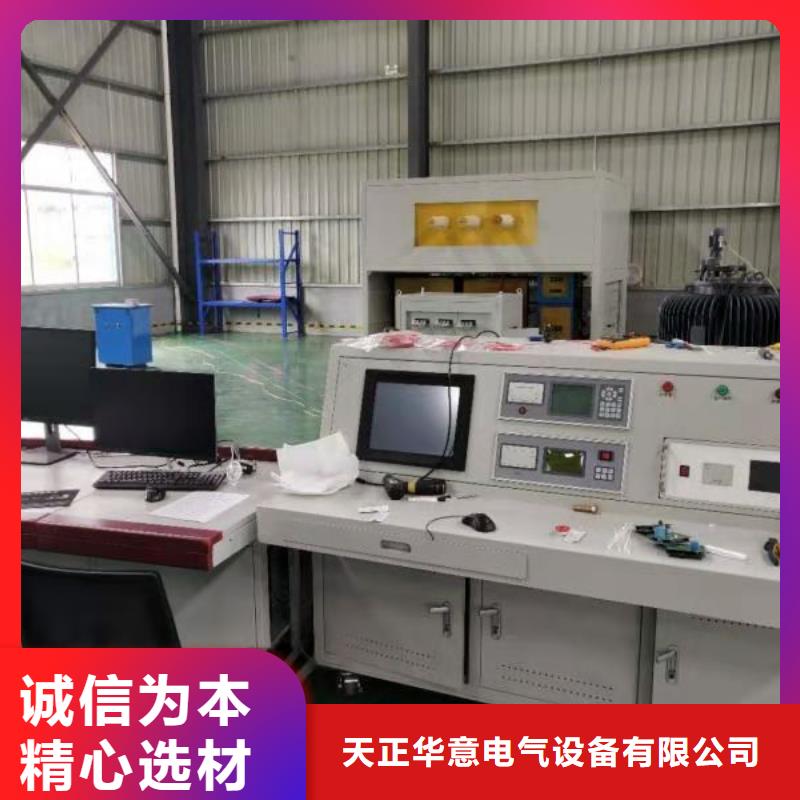

常德变压器测试台变压器综合试验系统设计要求采用分布式设计方案即变压器的直流电阻测试、变比测试、空载特性和负载特性以及变压器的高低压工频耐压和感应耐压试验在一个台体上，各功能部分相互独立并可以自由组合。采用分布式方案的好处是既方便试验人员操作也便于安装调试可提高台体的可靠性。分布式设计可以在某一个单元或几个损坏的情况下，其他单元仍能正常工作，因台体为生产线上检测设备，使用极为频繁，所以应采用多种方式提高台体的可靠性。测试台上部内置低功率因数功率分析仪测试单元。下部内置电流(电压)互感器、输出继电器、各种工作指示灯以及按钮、各种接触器等。调压器、油浸式试验变压器因体积大或电压高均需外置。八、技术资料我方随设备供货时，提供的资料如下?运输方式：十、质量保证及售后服务1质量保证供方所提供产品的设计、制造、调试均严格按ISO9001质量保证体系标准执行。2质保期供方所供产品质保期为产品验收合格日期算起24个月，或从设备一件到货之日算起27个月，以先到日期为准，在质保内供方免费为需方服务；质保期过后，对维修设备所发生的费用，供方只收取成本费。所有产品均提供终身维修服务。3售后服务设备到货后，在接到需方通知后72小时内，供方派代表到现场指导安装、调试和试运行，并负责解决合同设备在安装、调试、试运行中发现的制造质量及性能等有关问题。对非供方责任造成的设备备件损坏，供方优先提供备件和进行修理。供方负责长期提供设备易损件或提供易损件供应商名单。我方派专人到现场安装调试直至交付使用，并为需方提供现场技术培训。在现场调试中，请需方提供以下试验环境：三相380V±10％、频率50Hz±0.1、容量不小于100kVA的电源和安装场地；现场安装调试所需电源及测试导线均由需方提供。

常德变压器测试台空载损耗及空载电流测量原理图图 6 的接线所测功率均包括电压表和瓦特表的电压线圈以及电压互感器的损耗，这些损耗统称仪表损耗，当它大到不容忽略时，应从测量损耗中扣除。振动式频率表的读数应在接近额定电压时读取，读取功率时应切断振动式频率表接线。仪表损耗可用相同的试验线路，断开试品、施加相同的电压（试品额定电压），直接从瓦特表读出。图 6 的试验线路要特别注意电压互感器、电流互感器的极性及瓦特表电压端子和电流端子的极性。三相功率应是两瓦特表或三瓦特表的代数和。空载试验所用电流及电压互感器的精度应不低于 0.2 级，所用仪表的精度应不低于 0.5 级。功率测量应采用小于 0.2 低功率因数的功率表。图 6（a）、（c）测量电压取于产品，测量功率没有线路损耗。图 6（b）、（d）、（e）、（f）所测量的功率不但包括仪表损耗，而且还包括线路损耗，当它大到不容忽略时，也应从测量功率中减掉。线路损耗的数值可以从下列两种方法之一中选择：a）断开试品、将试验线路的端部短路，施加三相电流的平均值，从瓦特表中读取。b）用试验电流的平方与三相试验线路电阻的乘积计算得出。图 6 给出的是用电压表、电流表和瓦特表进行测量，也可以用功率分析仪进行测量，一般使用功率分析仪测量准确度较高；因为仪器本身的度较高，可以准确地依据平均值电压采集数据，避免因仪器指针晃动、试验人员读数等引起的随机误差。功率分析仪接线方法可依照仪器使用说明书进行。当试验电压三相不对称度小于 2％时，可以三个线电压的算术平均值或 a—c间的线电压为准施加电压，测量空载数据。如果三相的不对称度大于 2％、但不超过 5％时，可分别以 a—b、b—c、c—a 为准施加电压，试验数据取三次试验的算术平均值。试验中如认为产品有剩磁，则必须退磁，以剩磁对空载试验结果的影响。当电压波形畸变，即平均值电压表与方均根值电压表读数不同时，试验电压应以平均值电压表（该表的刻度具有同一平均值的正弦波形方均根值）读数为准，令平均值电压表的读数为 U′ 。

常德变压器特性综合测试台品质保证

常德变压器测试台短路阻抗及负载损耗测量接线图短路阻抗是在额定频率和参考温度下，一对绕组中某一绕组端子之间的等效串联阻抗；其百分数等于短路电压与额定电压之比，测量时应以三相电流的算术平均值为准，如果试验电流无法达到额定电流时，短路阻抗应按下列公式折算并校正到表 1 所列的参考温度。括号内数值适用于干式变压器；2：对于大型电力变压器，其阻抗受温度影响较小，可不必进行温度校正短路阻抗通常还以每相欧姆数表示，也应校正到表 1 所列的参考温度。式中：Zi —短路阻抗，Ω/相；Ur —绕组的额定电压，kV；Sr —绕组的额定容量，MVA；Zk —绕组的短路阻抗，％。负载损耗是绕组通过额定电流时所产生的损耗；测量时，应以三相电流的算术平均值为准，施加额定电流，如果试验电流无法达到额定电流时，负载损耗应按额定电流与试验电流之比的平方增大，负载损耗中的电阻损耗与温度成正比，而其它损耗与温度成反比。两部分损耗应分别校正到表 1 所列的参考温度，通常用下面的公式计算：式大容量变压器，其低压侧电流很大，由于短路连接的电阻损耗引入的测量误差较大，可在试验结果中加以校正。变压器的短路阻抗和负载损耗应在主分接测量，对于调压范围超过±5％的变压器还应测量两个极限分接的数据；对于三绕组变压器，其短路阻抗及负载损耗应在成对的绕组间进行测量。如：在绕组 1 与绕组 2 之间、在绕组 1 与绕组 3 之间、在绕组 2 与绕组 3之间 。多于多绕组的变压器，绕组也应成对的选取，其原则与三绕组相同；试验时，非被试绕组开路。不同容量的绕组间测量时，施加电流应以较小容量的额定电流为准，试验结果中负载损耗应注明容量；短路阻抗应折算到大容量一侧。当试验频率不等于额定频率时（其偏差小于 5％），负载损耗可以认为近似相等，短路阻抗按下式折算：

<常德>天正华意电气设备有限公司

常德变压器测试台低压感应耐压测试（界面如图9）1. 数据显示：界面中中显示实时的三相有效值电压值、三相电流值、试验频率以及试验计时；预设参数设置预设电压为2倍的额定电压。2. 接线方式：将测试线夹头按照a、b、c顺序夹至变压器三相低压侧，高压侧开路；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：点击点击“开始测试”按钮，软件会自动吸合接触器，自动升压，自动倒计时，自动降压，自动断开接触器，自动停止。4. 注意事项：若变压器低压侧额定电压高于 400 伏（即高于机组额定输出电压）时，请使用中间变压器进行测试或参考其他试验方法；进行感应耐压试验时，变压器一次侧有高电压，应注意保持距离；如遇紧急情况需要退出试验时，请按“紧急停止”按键或操作台上急停按钮以断开所有接触器来切断试验回路。高压感应耐压试验（如图9）高压感应耐压试验界面及试验流程与低压感应耐压试验基本相同，不同之处为高压试验启动“中间变压器”第七章 温升试验点击“温升试验”选择按钮，进入温升试验界面（图 10）图 10温升试验界面温升测试（界面如图10）根据变压器的类型，选择“油变负载”“干变空载”“干变负载”，进行试验项目；油浸式变压器：这一类型的变压器温升试验需要进行其负载温升试验即可。干式变压器：这一类型的变压器温升试验需要进行其空载温升和负载温升两个试验。以“油变负载”为例，点击进入试验界面如果此编号下有试验数据，可以勾选“初始数据清零”，将之前数据全部。温度保存间隔：是试验过程中温度记录的时间间隔，自行填写。接线方式：测试线接被试变压器高压侧，低压侧短路。试验前请仔细阅读试验说明。试验说明：试验分为两个阶段：个阶段：施加总损耗（被试变压器总损耗），观察温度变化，连续三个小时，每个小时温度变化率不超过1K，则认为该被试变压器达到稳定状态，可以进入第二阶段；第二阶段：施加额定电流，将被试变压器施加的电流值降至被试变压器高压侧额定电流值，维持一个小时，记录当前电压、电流、损耗、温度等数据，一小时后，系统直接断电，迅速测量被试变压器高压侧和低压侧的电阻值，一般只采取其中一个相别的电阻，每隔半分钟或者一分钟，记录电阻值，一共测量十五分钟，停止测量，根据所记录的电阻值推算出被试变压器的高压热阻值和低压热阻值，将所有数据进行计算，得出温升数值为该试验所需终数据。

常德变压器特性综合测试台品质保证

常德变压器测试台输入接口仪器的输入接口包括电流通道和电压通道，试验时分别进行变压器的电流和电压采样，图 5-1列出了几种常见的输入接口组合。电流通道：电流通道的接线端子具有字样的标识符。具有两个电流通道的产品中任何时刻都只有一个电流通道可工作，电流通道的选择在参数设置窗口中进行，5A 电流通道内置6A保险管，而且当采用5A电流通道外接电流互感器时，电流互感器的档位不能与另一个电流通道相同。电压通道：电压通道的接线端子标识分别是A、B、C、N。选择三相三线接线方式时需连接A、B、C端子进行采样。选择三相四线接线方式时需连接A、B、C、N，对于有中性点引出端子的系统N与中性点连接，中性点没有引出时接线端子N也不能悬空，需连接系统中确定的0电位点。否则测量的三相电压值是不可信的。试验编号是一个多可设置10位的数字序列，可作为本次试验或被试品的标识。额定容量是一个多为6位的整数序列，单位是kVA，额定容量的大小直接影响试验的计算结果。电缆电阻是试验电缆的电阻阻值，电缆电阻的大小影响损耗的校正值（P0、Pkn、Pk75）的计算，太大的电缆电阻设置将会得到一个不合理的测试结果，一般情况下可设置电缆电阻为零。高压电阻和低压电阻分别为变压器高压侧和低压侧绕组直流电阻的平均值。在负载试验中，当公式选择为 1时高压电阻和低压电阻的设置值影响PK＊值的计算其它情况下没影响。高压电压和低压电压分别是变压器高压侧和低压侧额定电压值（线电压）。高压电压、低压电压和额定容量是计算变压器额定电流的依据，应该按照变压器的铭牌进行设置。电压变比是指连接外部电压互感器时互感器的变比值。没有使用电压互感器时，电压变比应设置为 1.0000。测试仪的电压测量范围是0到800V（可根据要求扩展至1200V），当超过这个范围时就要使用电压互感器（PT）进行降压，然后再引入本仪器进行测量。此时设置电压变比为PT的电压比值，测量时仪器显示的就是信号降压前的电压值。电流变比：在仅有一个5A电流通道的产品中，如果没有外接电流互感器（CT），设置电流变比为 5/5，有外接电流互感器时则按照所用电流互感器的电流比值设置。

常德变压器测试台产品介绍9.1功能特点1．原装进口传感器，自动温度补偿、零点漂移及满量程漂移补偿。2.仪器完美的弧度设计，在检测中更加舒适。3.一机两用，试漏监测和抽真空监测检测功能。4.根据客户实际需求定制，灵活配置。5.装置可存储六千组现试验数据，机内实时时钟，便于存档6.电源：14.8VDC （充电式锂电池）7.工作时间：≥8小时8.手机APP：支持9.欠压、声光报警功能。 9.2技术参数电源：14.8V 工作时间：≥8小时显示：5.6寸触屏彩色显示 测量压力范围：0-50KPa（其它量程可定制）测试精度：±1％FS手机APP：支持 工作环境：-10～40℃，≤80％RH? 大气压力? 86～106kpa充电方式：专用充电器接口充电；尺寸：250mm×190mm×90mm重量：3KG十、试漏测试方法步：把装置面板中的“进气孔”连接到气瓶的出气口中。第二步：装置面板中的“充气孔”与法兰连接。第三步：法兰与变压器相应的位置相连接。第四步：点击装置【试漏自动监测测试】界面内的【启动】键。第五步：测试完成后点击装置【试漏自动监测测试】界面内的【停止】键。十一、抽真空测试方法步：真空连接管的快速接头母头端连接法兰。第二步：真空连接管另一端连接真空计的快速接头公头端。第三步：真空计的快速接头母头端连接法兰。第四步：法兰连接在变压器的相应位置。第五步：按下信号采集器的电源开关按钮。第六步：在装置【变压器密封性及抽真空自动监测装置】主界面内点击【真空测试】键。第七步：等待主机与真空机无线信号连接，当“离线”状态消失，即连接成功。第八步：在【抽真空自动监测测试】界面内点击【自动阀】按钮，【自动阀】从“开”转换成“关”，即电磁阀关闭成功。

常德变压器特性综合测试台品质保证

常德变压器测试台、产品性能我公司生产的电力变压器测试台装置TH-III具备如下功能（测试项目）：?变压器空载特性试验（空载损耗、空载电流占额定电流的百分比）；?变压器负载特性试验（负载损耗、阻抗电压百分比；可以自动进行温度换算和30％及以上全电流下的负载损耗测试）；?电力变压器直流电阻试验 ?变压器变比组别试验?变压器工频耐压试验；?变压器倍频耐压试验；?变压器绝缘电阻和极化指数试验?环境温湿度测试功能；五、系统参数（技术条件）5.1变压器综合测试台外观：规格尺寸：台体颜色：台体图片（仅作参考）：1变压器综合试验台参考图片 仅供参考根据参数而不同5.2变压器功率分析仪，满足单相、三相测量，其性能指标要求如下：?电压测量范围 30V—700V电流测量范围0.25A—5A精度0.1级；?功率U＊I 精度0.3级；?功率因数0.020--1.000，精度0.1级；?频率40—70Hz，精度0.1级；?三相总功率P；?空载电流I。％； ?空载损耗P。；?负载损耗PK；?阻抗电压UK；?三相功率值Pa(Pab)、Pb、Pc(Pbc)；?三相平均线电压Un；?三相平均电流In。5绝缘性能 电路与外壳间电压为1000V DC时，2000MΩ5.4变压器直流电阻测试装置?使用条件：环境温度：-10℃～40℃；?测量精度：0.2级，分辨率：1μΩ； ? 恒流源： 20A(1μΩ～4Ω)、5A（1μΩ～20Ω）、0.1A（20Ω～20KΩ）。5.5变比测试仪应满足如下指标 ?变比测量范围：1～5000 ；?组别：1～12；?精度：0.2级；?电源：AC 220V±10％，50Ｈz、?环境湿度：＜95％；?环境温度：-5℃～＋40℃，

常德变压器测试台产品基本特点简介1．本系统主要在同行业领先的优点：1.本系统采用二表法试验原理，互感器为0.1级的单相独立系统，大大提高了试验的稳定性和试验精度。2．可预留变压器升级出口，方便以后试验站升级做更高电压等级试品。3．数据监测采用数显仪表，和空负载仪器，双数显监测。4．过流，过压保护采用一次，二次多重保护，大大提高了试验的性。5．工频耐压试验电压保护采用电压继电器，改变了以往放电球隙会根据天气湿度的变化，使放电距离改变，从而使电压保护精度不高。6.提供试验人员现场培训，达到可以独立操作。。一、概述1.1本技术方案书规定了变压器综合测试台的设计、制造、检验、试验、技术资料、验收、供货及运输、现场调试、售后服务等各项工作。1.2 公司所提供产品为符合需方要求的优质产品。1.3供方所提供产品为性能稳定，检测数据可靠，广泛应用在变压器、电力电抗器生产、检测企业并受到用户好评的产品。

常德变压器测试台、产品性能我公司生产的电力变压器测试台装置TH-III具备如下功能（测试项目）：?变压器空载特性试验（空载损耗、空载电流占额定电流的百分比）；?变压器负载特性试验（负载损耗、阻抗电压百分比；可以自动进行温度换算和30％及以上全电流下的负载损耗测试）；?电力变压器直流电阻试验 ?变压器变比组别试验?变压器工频耐压试验；?变压器倍频耐压试验；?变压器绝缘电阻和极化指数试验?环境温湿度测试功能；五、系统参数（技术条件）5.1变压器综合测试台外观：规格尺寸：台体颜色：台体图片（仅作参考）：1变压器综合试验台参考图片 仅供参考根据参数而不同5.2变压器功率分析仪，满足单相、三相测量，其性能指标要求如下：?电压测量范围 30V—700V电流测量范围0.25A—5A精度0.1级；?功率U＊I 精度0.3级；?功率因数0.020--1.000，精度0.1级；?频率40—70Hz，精度0.1级；?三相总功率P；?空载电流I。％； ?空载损耗P。；?负载损耗PK；?阻抗电压UK；?三相功率值Pa(Pab)、Pb、Pc(Pbc)；?三相平均线电压Un；?三相平均电流In。5绝缘性能 电路与外壳间电压为1000V DC时，2000MΩ5.4变压器直流电阻测试装置?使用条件：环境温度：-10℃～40℃；?测量精度：0.2级，分辨率：1μΩ； ? 恒流源： 20A(1μΩ～4Ω)、5A（1μΩ～20Ω）、0.1A（20Ω～20KΩ）。5.5变比测试仪应满足如下指标 ?变比测量范围：1～5000 ；?组别：1～12；?精度：0.2级；?电源：AC 220V±10％，50Ｈz、?环境湿度：＜95％；?环境温度：-5℃～＋40℃，

<常德>天正华意电气设备有限公司 常德变压器特性综合测试台品质保证

常德变压器测试台当对变压器的绕组是否存在缺陷及对产品结构的合理性产生怀疑时，可进行如下的单相负载试验：对于供电侧绕组为YN、另一侧为yn或d联结的产品，可以轮流在一个相绕组（例如：AO、BO、CO）施加额定电流，而另一侧三相短路，三次测量的阻抗压降平均数乘以3 就相当于三相的压降，三次负载损耗之和应相当于三相测量的负载损耗。对于供电侧绕组为Y、另一侧为y或d联结的产品，可轮流在每个双相上施加额定电流，而另一侧三相短路，依次测量阻抗压降和负载损耗；允许将单相测量的结果换算到三相数据，其阻抗压降应乘以3 /2，总的负载损耗应为三次负载损耗之和的一半。对供电侧绕组为D、另一侧为yn、y或d联结的产品，可轮流在供电侧每个双相上施加2/3 额定电流，依次短路一相线圈（如在AB端供电、BC端短路）而另一侧绕组三相短路，依次测量阻抗压降和负载损耗；允许将单相测量结果换算到三相数据，其阻抗压降等于三次测量的平均数，其负载损耗等于三次负载损耗之和的一半。对于独立绕组的三个单相的负载损耗应基本相等。对于自耦联结绕组的三个单相损耗，一般 B 相较其它两相略大一些。
